汽車燃油管自動焊接機

自動焊接機簡介：汽車燃油管路自動焊接機是蘇州安嘉根據客戶要求研制的燃油管半自動三頭凸焊機，人工上下料，自動定位焊接，品質檢測數據可追朔。具有焊接效率高、成品率高、焊后不變形，易操作等特點。
產品型號：ADB-160
額定容量20%：
電源：3φV/50Hz
初級電流：100A
次級最大短路電流：32KA
臂伸尺寸：370MM
電極行程：100MM
最大加壓力：10000N
冷卻水流量：12L/M

訂購熱線：400-8333-566

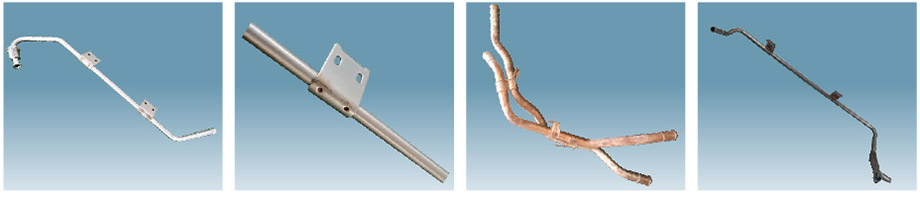

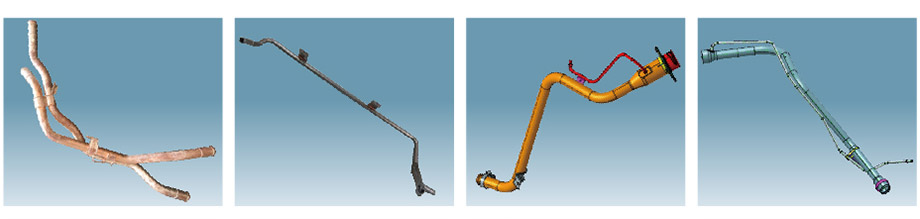

燃油杯凸焊

燃油分配管凸焊

燃油軌支架凸焊

燃油加注管支架凸焊

上海大眾

上海匯眾

上海通用

長安汽車

LG電器

大金空調

海爾電器

美的電器

本特勒

江南嘉捷電梯

康力電梯

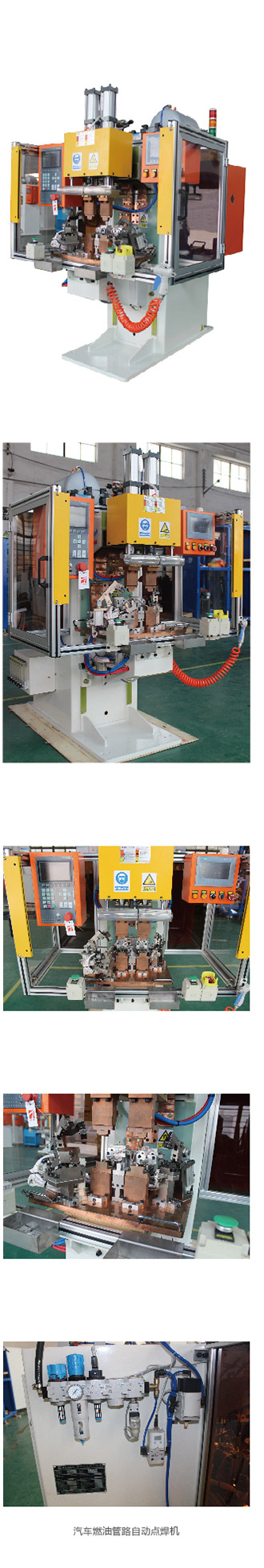

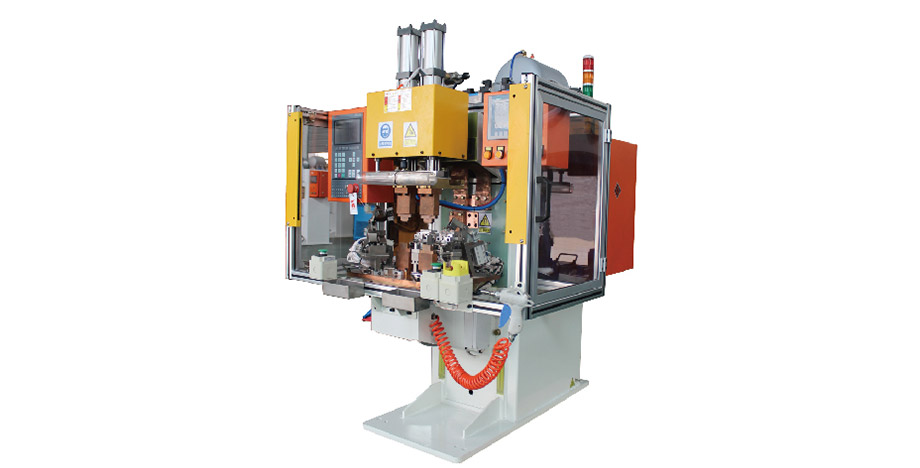

汽車燃油管路自動焊接機

汽車燃油管路自動焊接機是蘇州安嘉根據客戶要求研制的燃油管半自動三頭凸焊機，人工上下料，自動定位焊接，品質檢測數據可追朔。具有焊接效率高、成品率高、焊后不變形，易操作等特點。具有優勢如下：

采用凸焊工藝，支架上由BD預沖制凸點，采用高精度控制的中頻逆變直流電源，配以獨特的加壓氣路，完美的控制凸點的壓潰和熔接，確保凸點的充分熔接，同時又不傷害燃油管路，確保支架焊接后滿足圖紙的要求，保證焊后品質;

采用三頭結構，配以分列式復合工裝，一次裝夾完成，三頭逐次動作焊接，總時長控制在30秒，節拍比客戶要求的還高100%;

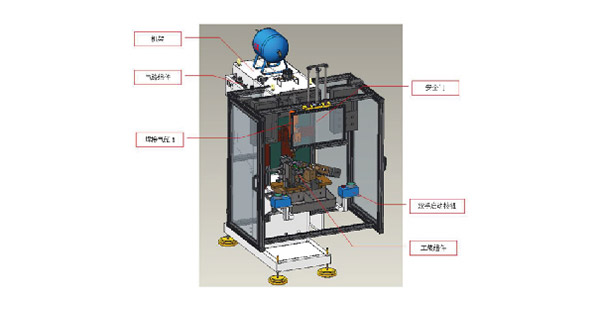

工裝部分采用三個獨立夾頭將三個支架單獨約束定位，通過單獨氣缸送達焊接位置，再輔以獨特的可調角度定位塊，將支架和燃油管的相對角度約束到位，焊接后全部可以通過檢具，支架的空間位置完全達標;

采用三面圍欄和光柵的方式，確保操作者的安全防護;

設備采用焊接質量監控系統，包括電流超限檢測、水流量檢測、氣壓不足檢測、焊接位移檢測等方式，配輔以上位機數據存儲，滿足工廠未來的MES數據需求;

汽車燃油管路自動點焊機項目介紹

汽車燃油管路自動點焊機是蘇州安嘉根據客戶要求研制的燃油管路半自動三頭凸焊機，人工上下料，自動定位焊接，品質檢測數據可追朔。具有焊接效率高、成品率高、焊后不變形，易操作等特點。當時客戶找到我們的場景是：

BD汽車系統是全球汽車生產制動及動力總成流體傳送系統的領先供應商，在全球擁有130多家工廠運營覆蓋28個國家遍及6大洲，是行業龍頭企業，服務客戶包括大眾、豐田、寶馬、奔馳等。新承接大眾項目的燃油管路組件需要焊接支架，在試產階段暴露很多問題導致無法按計劃量產，具體情況如下：

1、無法達到工藝要求:歐洲樣車焊接支架的工藝為凸焊，國內工廠無此工藝，試產只能采用TIG焊接，無法達到工藝要求;

2、生產效率低下:三個支架的焊接耗時5分鐘，無法達到量產要求;

3、良率太低:焊接后變形嚴重，只有采用人工校正后過檢具;

4、大眾驗廠不能達標:簡易設備無安全防護，無法通過大眾的驗廠評審;

以上四點問題，客戶很頭痛，在國內不斷尋求支持，一直無法找到合適的解決方案。

根據產品特點和客戶在歐洲的試產經驗，和我們的銷售工程師討論后對新定制設備提出了如下要求：

1、采用凸焊工藝，滿足支架和燃油管路的凸焊要求;

2、單件的工作節拍要在60秒以內;

3、焊接后必須能過檢具;

4、設備需要滿足汽車行業的安全防護要求;

5、設備需要配以質量控制和數據存儲的功能;

根據客戶所提的要求，按常規的凸焊機和設計思路根本無法實現，怎么辦?

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討焊接工藝、夾具、結構、定位方式、配置等，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、根據以上要求，我們基本確定了方案，采用凸焊的工藝，立式結構，一套中頻電源，配專用定制工裝，滿足三個支架的逐次焊接;

2、設備選型及工裝定制：根據客戶所提供的工件及尺寸，我們焊接工藝師和研發工程師一起探討，并針對燃油管路產品的特點及焊接要求做了工藝驗證，確認采用ADB-160中頻逆變直流電源，工裝采用人工取放工件、氣動夾緊，三個工位逐次放電焊接;

3、汽車燃油管路自動點焊機優勢：

1）工藝革新，提高焊接品質：采用凸焊工藝，支架上由BD預沖制凸點，采用高精度控制的中頻逆變直流電源，配以獨特的加壓氣路，完美的控制凸點的壓潰和熔接，確保凸點的充分熔接，同時又不傷害燃油管路，確保支架焊接后滿足圖紙的要求，保證焊后品質;

2）效率高，是客戶要求的2倍：采用三頭結構，配以分列式復合工裝，一次裝夾完成，三頭逐次動作焊接，總時長控制在30秒，節拍比客戶要求的還高100%;

3）良品率高，達99.9%以上：工裝部分采用三個獨立夾頭將三個支架單獨約束定位，通過單獨氣缸送達焊接位置，再輔以獨特的可調角度定位塊，將支架和燃油管的相對角度約束到位，焊接后全部可以通過檢具，支架的空間位置完全達標;

4）避免工傷：采用三面圍欄和光柵的方式，確保操作者的安全防護;

5）質量檢測，數據可追朔：設備采用焊接質量監控系統，包括電流超限檢測、水流量檢測、氣壓不足檢測、焊接位移檢測等方式配輔以上位機數據存儲，滿足工廠未來的MES數據需求;

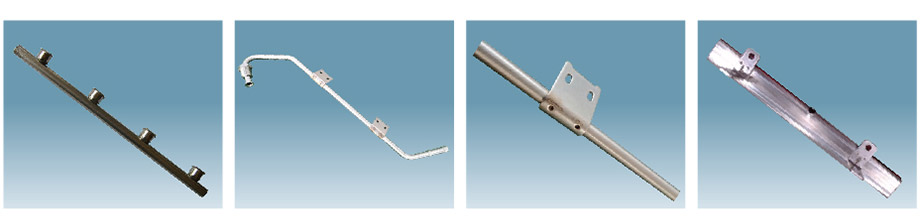

燃油分配管凸焊

燃油加注管支架凸焊

安嘉把上述技術方案、細節和BD汽車充分討論，雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，因為我們的專業的技術、細致的服務感動了客戶，并于2019年4月20日與BD汽車達成了訂單協議。

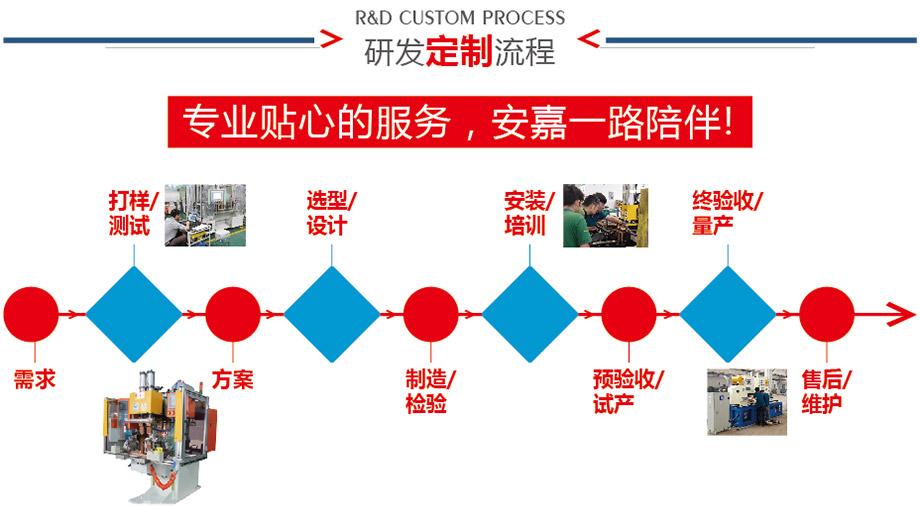

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

一晃25天過去，BD汽車定制型汽車燃油管路自動點焊機總算完工了，我們的專業的售后服務在客戶現場經過3天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準

BD汽車系統對汽車燃油管路自動點焊機實際生產和焊接效果很滿意，幫他們解決了工藝問題、提高了生產效率、解決了成品率的問題、甚至提前布局了MES系統，得到了他們的好評!

客戶是我們的導師，

您需要焊接什么材質的產品？

您需要什么焊接工藝？什么焊接要求？

需要全自動的、半自動的、是生產線、還是流水線？

請盡管提出來，安嘉都可以為您"研發定制"。
